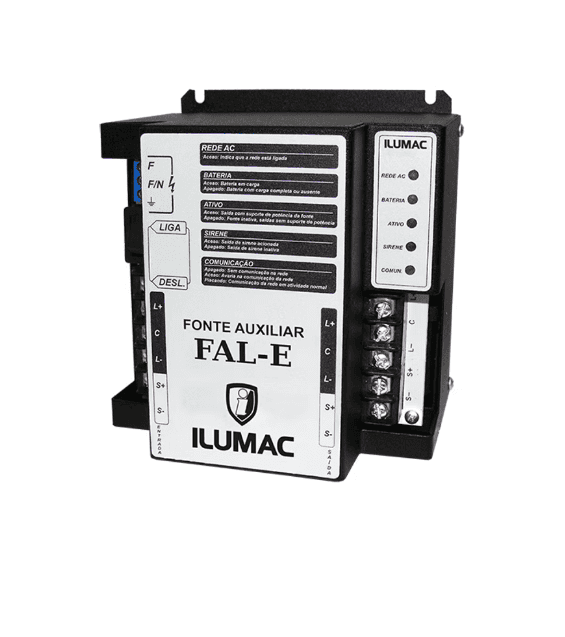

Fonte auxiliar de linha
A queda de tensão é um fenômeno físico característico da resistência natural dos condutores elétricos. Tanto o cabeamento de alimentação de sirenes quanto o de rede endereçável sofrem com a queda de tensão em grandes distâncias da instalação. Para evitar que esse fenômeno limite o comprimento do cabo, limitando a área de atuação do sistema, as fontes auxiliares são distribuídas pela instalação permitindo que a comunicação se propague ilimitadamente.
Possui baterias para suportar queda de energia e fornece auxílio também à circuito de sirenes convencionais, permitindo que, mesmo em centrais convencionais, uma instalação de sirenes muito distante não seja prejudicado pela queda de tensão e ainda economize com cabos de espessura menor.
Rede elétrica

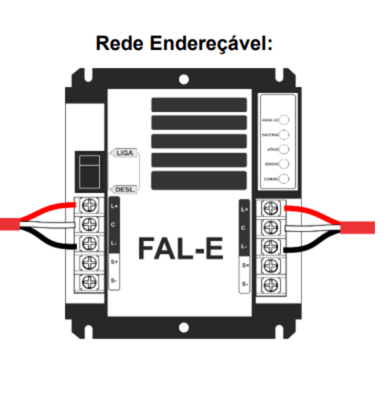

Montagem e dimensionamento
Especificações técnicas
Alimentação principal da rede elétrica: 100 à 240Vca – 60Hz.
Consumo de energia da rede elétrica: 40 Watts
Proteção na entrada da rede elétrica:
Fusível de vidro 20AG- 2A (fusão rápida)
Tensão nominal e de operação: 24Vcc (22 à 28Vcc)
Saída da fonte de alimentação: 1,0A @ 28Vcc – 25oC.
Alimentação secundária: 24Vcc (2 baterias seladas de 12V 1,3A/h)
Corrente de recarga das baterias: 400mA @ 27,6VCC nominal 25ºC
Proteção na entrada das baterias:
Fusível rearmável PTC 3A @ 24Vcc (25ºC)
Tensão mínima de entrada: 21Vcc
Topologia: Classe B (3 fios)
Secção dos condutores do cabo:
Mínima de 1,0mm²
Máxima de 2,5mm²
Grau de proteção: IP20 (uso interno)
Temperatura de operação: 0 à 40ºC
Umidade relativa: Máximo 85% sem condensação.
Material da caixa: Metal na cor preta
Fixação: Sobrepor
Dimensões (AxLxP):136x122x94mm
Solicite seu orçamento.
