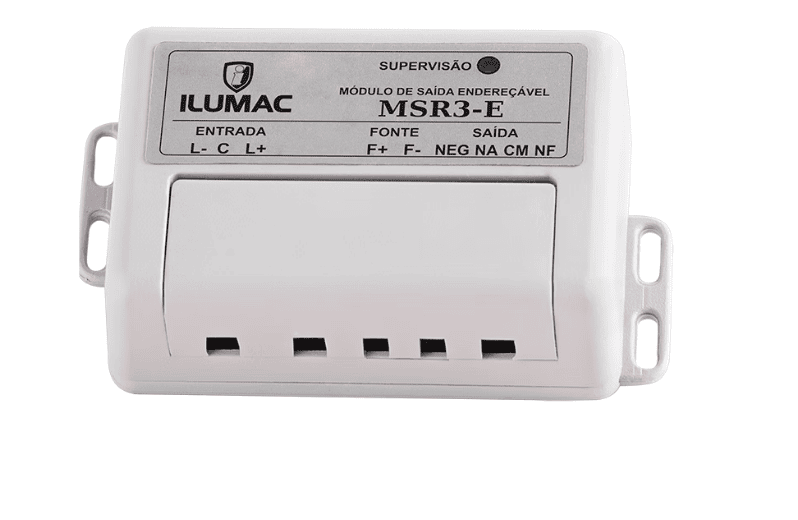

Módulo de saída endereçável
O módulo de saída endereçável é um dispositivo de interligação que permite a central executar o acionamento de um dispositivo não endereçável como sirenes, motores, bombas de água, portas corta-fogo, etc.

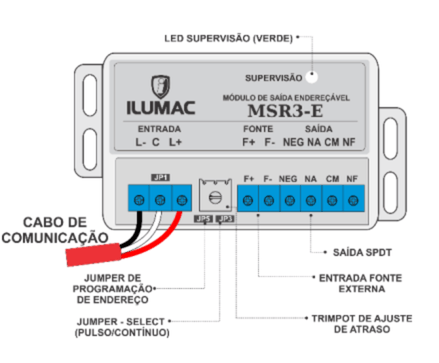

Possui um trimpot de ajuste de atraso no acionamento de até 6 minutos e configuração de saída com potencial de 24Vcc ou contato seco SPDT.
Saída com potencial
Opcionalmente é possível utilizar a saída com potencial de 24Vcc para alimentação direta de dispositivos externos, com capacidade de até 1A (com uso de fonte externa). Pode ser ligado sirene convencional, discadora, eletroímã de porta corta-fogo, contatoras, e demais equipamentos alimentados com 24Vcc, é necessário uma fonte externa.
Acionamento
Sua saída só é acionada por meio de comando recebido da central pela rede endereçável, garantindo a segurança de que não haja acionamento indevido dos equipamentos conectados à saída.
Especificações técnicas
Tensão nominal: 24Vcc
Tensão de operação: 22 à 28Vcc
Correntes de consumo:
350uA @ 24Vcc em supervisão.
30mA @ 24Vcc com a saída ativada.
Tipo de saída:
1 saída contato-seco 30V@1A (carga resistiva)
ou 1 saída pot. 1A @ 24Vcc (com fonte externa)
Proteção de curto: Fusível rearmável-PTC 1,5A @ 24Vcc (25ºC)
Endereços programáveis:1 à 500
Protocolo de comunicação: ALF-500 (proprietário)
Impedância do drive de comunicação: 47K Ohms
Grau de proteção: IP20 (uso interno)
Material da caixa: Caixa plástica ABS cinza.
Fixação: Caixa de sobrepor com bornes de conexão.
Temperatura de operação:0 à 50ºC
Umidade relativa: 0 à 95% (sem condensação)

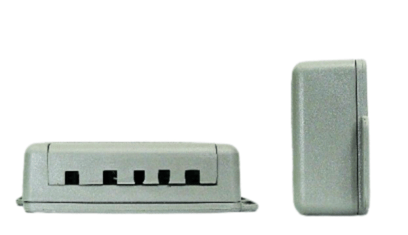

Dimensões (AxLxP): 60x100x28mm
Peso: 70g
Normas técnicas aplicáveis: NBR 17240 | ISO 7240-18
*A corrente máxima suportada na saída com o uso obrigatório de fonte de alimentação externa.
