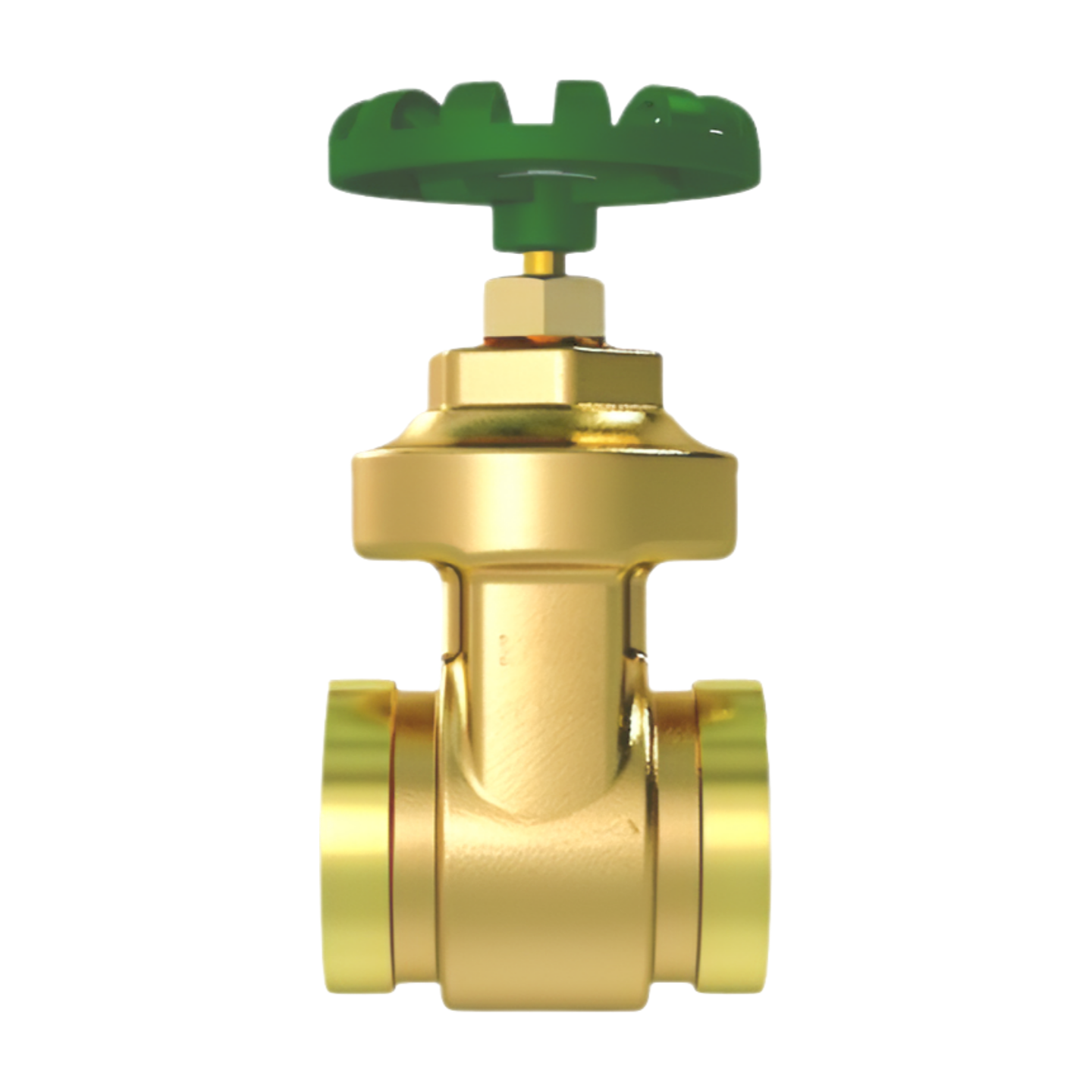

Registro de gaveta (registro bruto) ranhurado(GROOVED) PN 16
O Registro de gaveta (registro bruto) ranhurado(GROOVED) PN 16 é um componente essencial para a conexão de tubos em sistemas hidráulicos e de combate a incêndio. Projetado para oferecer uma união robusta e segura, esse acoplamento é construído com tecnologia avançada, garantindo uma instalação rápida e eficiente.
Fabricado em materiais de alta resistência, como Aço fundido ou ferro fundido com acabamento galvanizado, certificado pelas normas UL (Underwriters Laboratories) e FM (Factory Mutual), garantindo seu desempenho e confiabilidade em sistemas críticos. Esses acoplamentos são projetados para suportar pressões elevadas e são ideais para sistemas em que a integridade e a segurança das conexões são fundamentais.
A conexão ranhurada dispensa solda ou rosca, o que facilita o processo de instalação, permitindo uma vedação segura e confiável, com menos risco de vazamentos e falhas nas juntas.
Quadro com informações técnicas
| Especificação | Registro de gaveta (registro bruto) ranhurado(GROOVED) PN 16 |
| Material | Aço fundido ou ferro fundido com acabamento galvanizado |
| Tipo de conexão | Sistema de ranhura (GROOVED) |
| Certificação | UL /FM |
| Pressão de trabalho | Até 300 PSI / 20,7 Bar |
| Temperatura de operação | Até 110°C |
| Vedação | Anel de borracha |

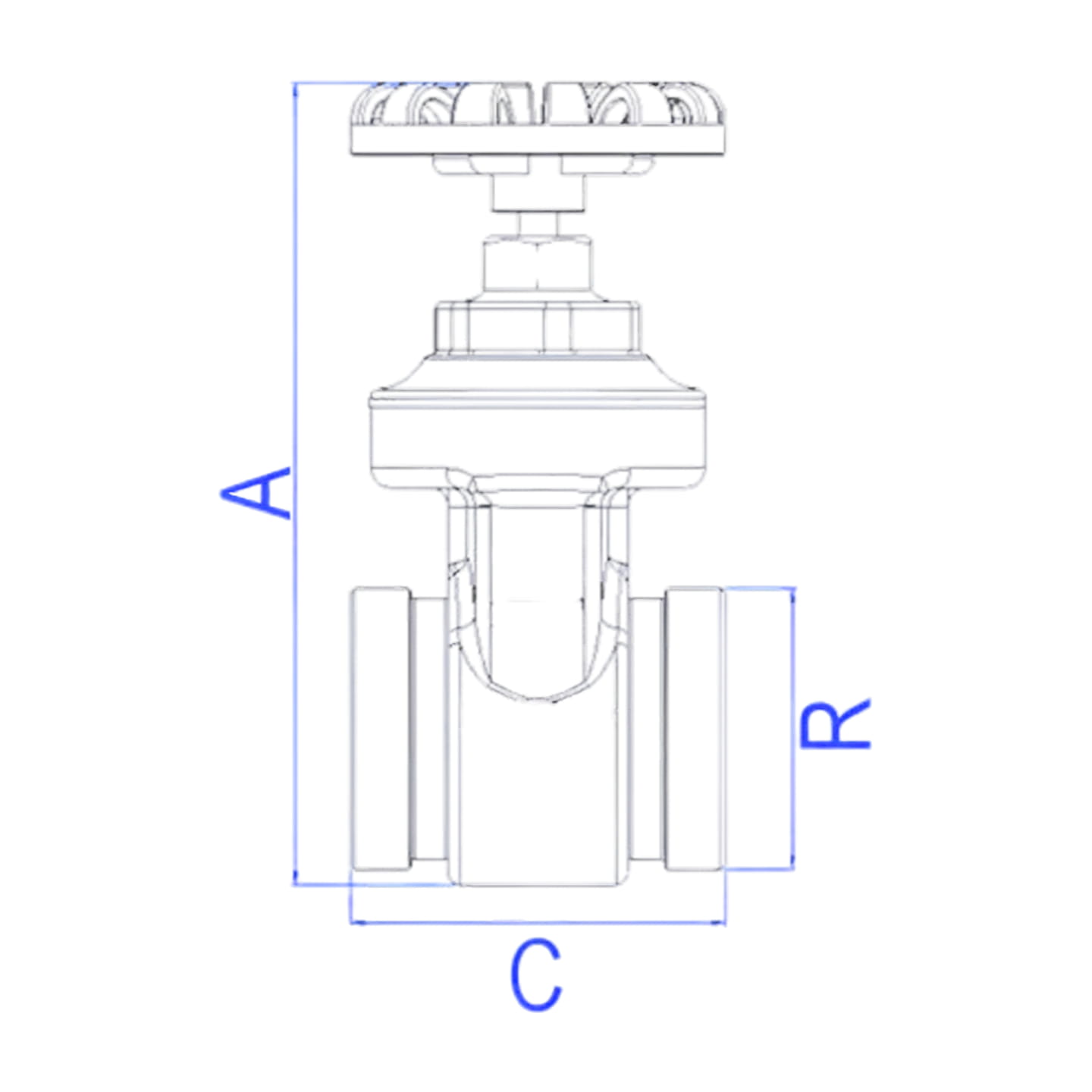

Tabela dimensional – Registro de gaveta ranhurado PN 16
| DN (pol) | Ø Ext. do tubo (mm) | A (Altura total) | C (Comprimento face a face) | R (Extremidade ranhurada) |
|---|---|---|---|---|
| 1″ | 33,7 mm | 190 mm | 140 mm | 48 mm |
| 1.1/4″ | 42,4 mm | 210 mm | 150 mm | 50 mm |
| 1.1/2″ | 48,3 mm | 225 mm | 160 mm | 52 mm |
| 2″ | 60,3 mm | 255 mm | 178 mm | 57 mm |
| 2.1/2″ | 73,0 mm | 270 mm | 185 mm | 62 mm |
| 3″ | 88,9 mm | 305 mm | 203 mm | 70 mm |
| 4″ | 114,3 mm | 350 mm | 229 mm | 76 mm |
Solicite seu orçamento.
