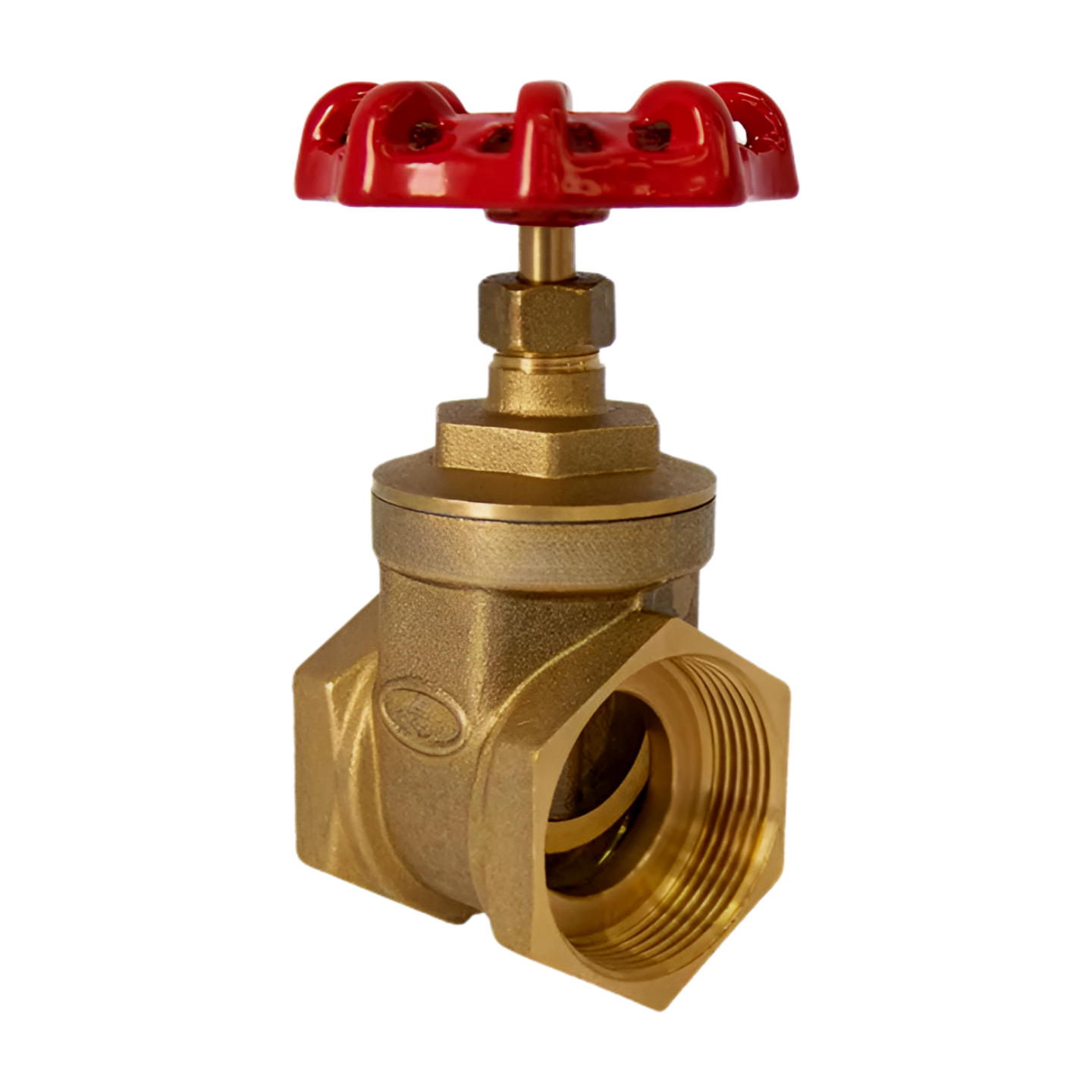

Registro de gaveta (registro bruto) BSP PN 16
O Registro de gaveta (registro bruto) BSP PN 16 é um componente fundamental em sistemas hidráulicos e de combate a incêndio, projetado para controlar o fluxo de água ou outros líquidos em tubulações.
Fabricado em materiais de alta qualidade, como aço fundido ou ferro fundido com acabamento galvanizado, o Registro de Gaveta BSP PN 16 oferece uma excelente resistência a corrosão e a pressões elevadas. Além disso, a rosca BSP (British Standard Pipe) permite fácil instalação e compatibilidade com outros componentes do sistema.
Quadro com informações técnicas:
| Especificação | Registro de gaveta (registro bruto) BSP PN 16 |
|---|---|
| Material | Latão |
| Tipo de conexão | Rosca BSP (British Standard Pipe) |
| Norma de pressão | PN 16 |
| Material do volante | Aço |
| Aplicação | Sistemas hidráulicos, água potável, irrigação, combate a incêndio |
| Pressão de trabalho | Até 16 bar (1600 kPa), conforme especificação do fabricante |
| Temperatura de operação | Até 120°C |
| Função | Controle do fluxo de água ou outros líquidos |
| DN (pol) | d₀ (mm) | H (mm) | H₁ (mm) | L (mm) |
|---|---|---|---|---|
| 1″ | 25 | 100 | 70 | 65 |
| 1 1/4″ | 32 | 115 | 80 | 75 |
| 1 1/2″ | 40 | 130 | 90 | 80 |
| 2″ | 50 | 150 | 100 | 90 |
| 2 1/2″ | 65 | 170 | 115 | 110 |
| 3″ | 80 | 195 | 130 | 120 |
| 4″ | 100 | 230 | 150 | 140 |
Legenda:
- DN (pol): Diâmetro nominal em polegadas
- d₀: Diâmetro interno de passagem
- H: Altura total com volante
- H₁: Altura até o corpo da válvula
- L: Comprimento total (extremidade a extremidade)
Solicite seu orçamento.
